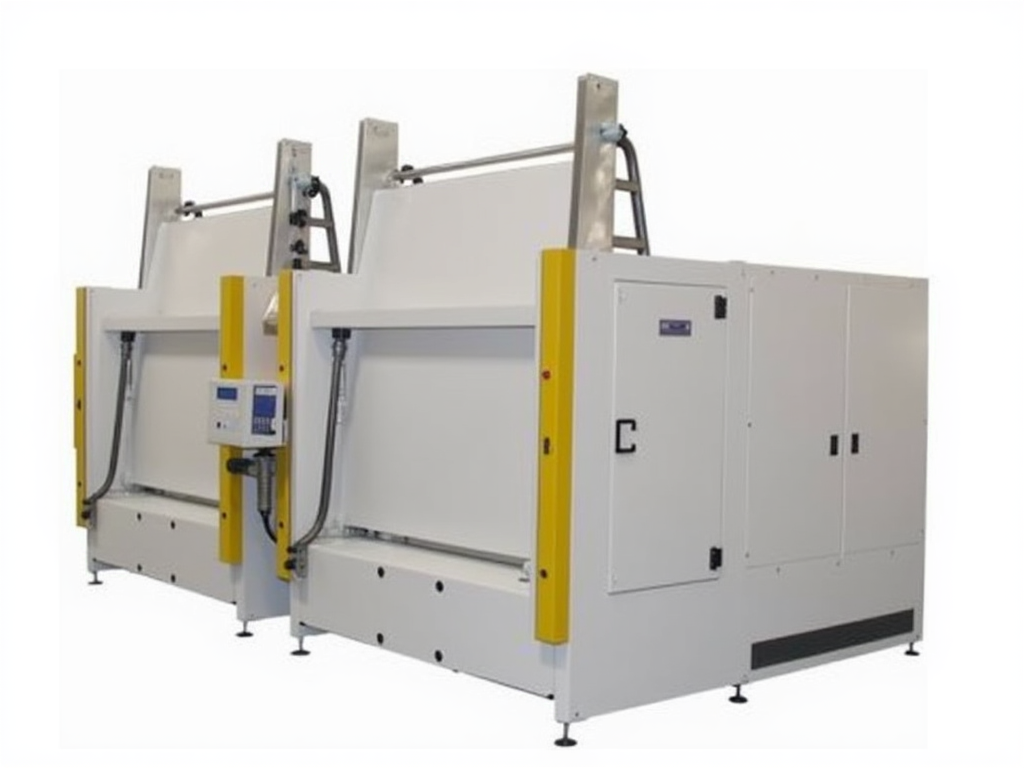

水冷板/液冷板-智能氦气检漏及回收设备
该设备可以对水冷板/液冷板进行氦气检漏，从而检查和衡量其中的损耗。设备含有的质谱仪将氦作为跟踪气体，能够测量出元件的总体损耗。待测试的元件被插入真空腔或分析腔内。
产品介绍
该设备可以对水冷板/液冷板进行氦气检漏，从而检查和衡量其中的损耗。设备含有的质谱仪将氦作为跟踪气体，能够测量出元件的总体损耗。待测试的元件被插入真空腔或分析腔内。随后，腔体被排空，而元件会由氦气进行增压。在达到合适的真空值时，质谱仪就会和分析腔联通，从而测量出待检产品处溢出的氦气量。在此模式下，可以测量损耗值。设备循环完全自动，并且可以由PLC控制。
该机器可以：
- 检查元件是否有阻塞（如果有，检查入口和出口接管）；
- 识别是否存在大量损耗（选配）；
- 识别是否存在少量损耗，并测量其数值；
主要技术参数
|
报废阈值： |
2.0E-5 mbar*l/s - 3.0E-4 mbar*l/s @ 10 bar @ (20-30%) He |
|
测试腔数目： |
2 |
|
腔的元件数： |
1 |
|
元件的连接数： |
1 |
|
元件类型： |
水冷板/液冷板 |
|
工件的装载： |
自动 |
|
腔的关闭： |
自动 |
|
参数的识别： |
型号档案 |
|
循环的启动： |
自动 |
|
损耗检测的氦气压力： |
可以由用户设置，最大11 bar |
|
电功率： |
75 kW |
|
电源： |
400 V, 50/60 Hz, 3 PH + N + PE |
|
工作空气压力： |
最大 10 bar |
|
试车的氦气压力： |
最大 20 bar |
|
校准漏孔的氦气压力 (HE100%)： |
最大 10 bar |
|
工作温度： |
+5 ¸ +40 °C |
|
储存温度： |
+5 ¸ +40 °C |
|
噪音度(A)- 空气噪音 |
78.00 dB (A) |
